特徴

■上位機種と同等の安定したICT 施工精度

■機械質量が6t 未満の小型ショベルにも装着可能

■建機のメーカー・サイズを問わず、様々な油圧ショベルに装着可能

■ローカライズ作業を不要とした簡便な取り扱い

■杭ナビとショベル操作ができる方なら、誰でも簡単に使用が可能

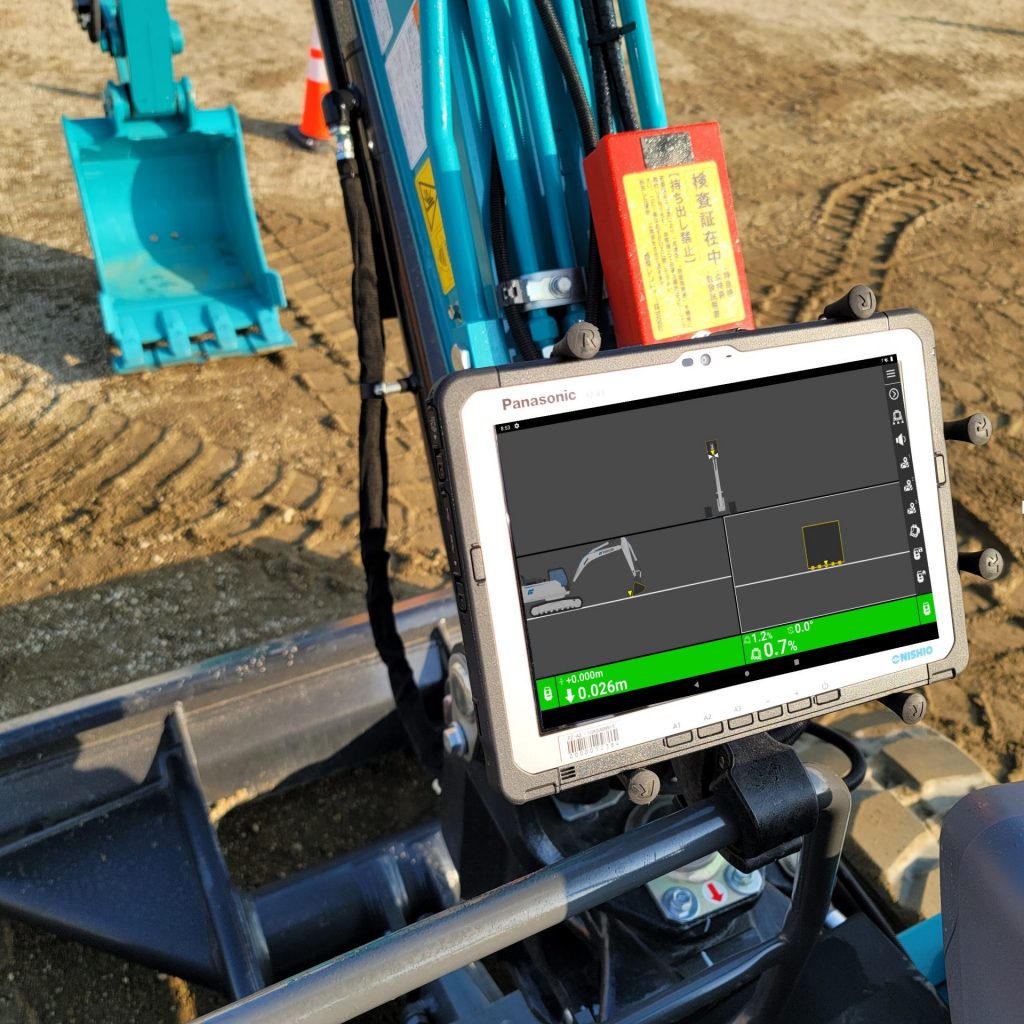

モニター画面

設計面に対するバケットの刃先位置をリアルタイム表示！

高視認性のグラフィック表示による正確なバケット誘導を行います。

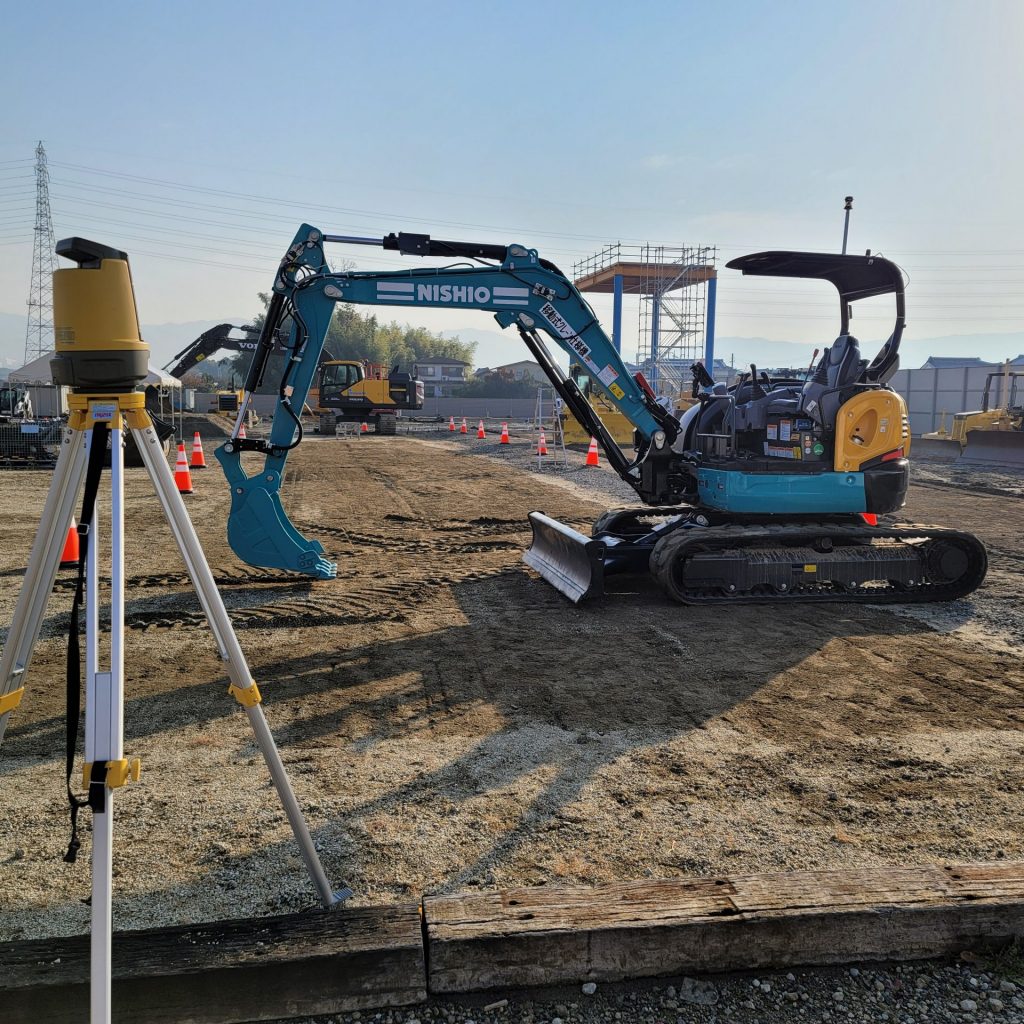

システム構成

続きを読む

仕様

仕様：コントローラー　MC-X1

インターフェース	RS-232/Digital lO、Ethernet×２、CAN×２
動作電圧	DC9～32V
動作温度	－40～＋80℃
防塵・防水性能	IP67
重量	0.23㎏



仕様：レイアウトナビゲーター　LN-150

測定精度	測距：（3.0＋2ppm×D）mm　測角：5"
自動整準範囲	±3°
通信部	W-LAN802.11n/b/g対応　Bluetoothクラス1.5
使用温度範囲	－20～＋50℃
耐環境性	IP65
重量	約4㎏（バッテリー含む）

続きを読む
